Características Técnicas - GERAÇÃO 8000



• Home •
• Acima •





Zonas de aquecimento:


Configurável para trabalhar com até 7 Zonas, sendo 3 para os Injetores, 3 para os detectores e 1 para o forno da Coluna.
Controle por teclado membrana e monitorado por display digital de cristal liquido com fundo verde na versão PC e Azul na versão GOLD e PLUS que fornece mensagens referentes a operação e programação do equipamento.
Sistema inteligente de auto-diagnóstico que localiza falha de funcionamento informando através de códigos o problema.

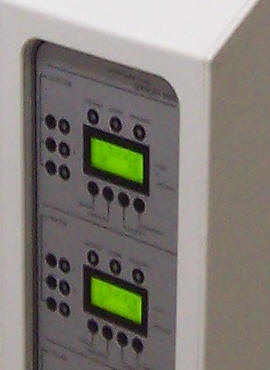

Display Verde

Display Azul

Software para controle de temperatura na versão Geração 8000 PLUS


Forno das Colunas:


Dimensões de 225x285x250mm com volume total útil de 14 litros, compatíveis para receber a instalação de até 03 colunas capilares ou empacotadas
Temperatura de trabalho de ambiente até 450ºC.
Sistema de aquecimentos microprocessado utilizando tecnologia PID com auto Tune.
Programador linear de temperatura de até 64 seguimentos entre rampas e patamares, permitindo memorização de métodos de programação, com velocidade de aquecimento de 0,1ºC a 50ºC, sendo opcional de 01ºC a 100ºC por minuto com incremento de 0,1ºC.

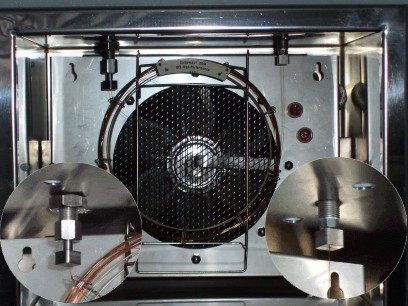

Forno das colunas

Abertura automática do forno na parte traseira

Controlador com memória permanente em caso de falta de energia.
Faixa de temperatura de trabalho de ambiente + 5ºC até 450ºC com incrementos de 1ºC
Possibilidade de trabalho em condição de criogenia para temperatura negativa (opcional)
Precisão e estabilidade térmica de 0,1ºC com compensador de variação de temperatura ambiente.
Configurável para visualização de até uma casa depois da vírgula - Ex.: 000,0
Sistema automático de resfriamento forçado de ar quente através de dutos localizados na parte traseira que permite acoplar sistema de canalização para direcionar o ar quente para fora do local de instalação do equipamento.
Projetado para oferecer um bom desempenho de resfriamento, em testes realizados na condição de 250ºC à 50ºC obteve-se uma performance velocidade de resfriamento em 4 Minutos.




Injetores:


Configuráveis para instalação de até 03 Injetores para coluna capilar sendo opcional o sistema Split ou Split/Splitlees com razão de divisão para até 1/10.000 ou para coluna empacotada no sistema On Column. Permitindo aquecimentos individuais utilizando tecnologia PID com auto Tune e rampa de temperatura no Injetor (PTV). Temperatura de operação de ambiente a 450ºC com incrementos de 1ºC. Memória permanente em caso de falta de energia.



 Injetor Capilar

Injetor Empacotada


Detectores:



Configuráveis para instalação de até 03 Detectores simultâneos FID, TCD, ECD, NPD, FPD.. Permitindo aquecimentos individuais utilizando tecnologia PID com auto Tune e rampa de temperatura no Injetor (PTV). Temperatura de operação de ambiente a 450ºC com incrementos de 1ºC. Memória permanente em caso de falta de energia.



Especificações dos Detectores

FID com Injetor Capilar

Condutividade Térmica (TCD)
Sensibilidade: S = 2500mv.ml/mg
Ruído: = 20uV
Linear Range: = 104
Máx. Temp: 399 ° C

Captura de Elétrons (ECD)
Sensibilidade: Mt = 1 × 10-13g / s (BHC)
Ruído: = 15uV
Linear Range: = 5 × 103
Máx. Temp: 350 ° C (Ni63)

Nitrogênio Fósforo (NPD)
Sensibilidade: N: Mt = 5 × 10-11g / s
P: Mt = 5 × 10-12g / s
Ruído: = 2 × 10-13 A

Fotométrico de Chama (FPD)
Sensibilidade: N: S = 3 × 10-10g / s
P: Mt = 5 × 10-11g / s
Ruído: = 20 ~ 30uV





Ionização de chama (FID)
Sensibilidade: Mt = 1 × 10-11g / s
Ruído: = 1 × 10-14 A
Linear Range: = 105
Máx. Temp: 399 ° C


Controle de Fluxo e Pressão


Na versão GERAÇÃO 8000 PC e GOLD se apresenta robusto e de fácil operação, possui sistema de controle pneumático de fluxo com restritores pré-calibrados, trazendo ao usuário facilidade no ajuste do fluxo do gás de chama e auxiliar, eliminando o uso constante do fluxímetro de bolha e incidindo diretamente na redução de custo quando se aplica sistemas eletrônicos como ECP DCP AFC, alem da manutenção dos mesmos.
O funcionamento tem como base aplicar-se pressão sobre o restritor pré-calibrado, respeitado a densidade do gás (H2/AR/N2), visualizando a mesma no manômetro de trabalho e encontrando assim a vazão desejada - Ex.: 30PSI é igual a 30ml/min “Pressão PSI = Fluxo ml/min”.

Na versão GERAÇÃO 8000 PLUS se apresenta com opção de monitor de pressão eletrônico e controle de fluxo dos por software.


Estrutura


Pesando aproximadamente 40 kg, podendo variar conforme configuração dos injetores e detectores.
O dimensional externo do equipamento foi projetado para atender as necessidades de otimização de espaço, apresentado as medidas de 55 cm de largura, 57 cm de altura e 57 cm de comprimento.
A estrutura externa é feita de plástico moldado com ótimo isolamento térmico graças a um processo de resfriamento com ventilação forçada localizada na parte traseira, que garante a integridade da estrutura.
Sua estrutura interna em alumínio, inibindo assim corrosões futuras em partes e peças.
A Unidade básica permite a Instalação de válvulas de amostragem de gás e liquido, AutoSampler, Head Space, Purge e Trap, Termo distorção entre outros.
Fabricado em serie para ser alimentado com 110V 50/60Hz, consome de 1200VA a 1500VA dependendo da configuração dos Injetores e Detectores (Fabricação para 220V opcional sob encomenda)




Sistema de Aquisição de Dados


O Sistema de Aquisição de Dados que acompanha o GERAÇÃO 8000 se apresenta em duas opções:

WinCrom PKS disponível em 1 canal ou 6 canais ou WinCrom Bl 2 canais.



WinCrom PKS

WinCrom BL
